Organiser son tableau divisionnaire est une étape délicate mais essentielle pour garantir la sécurité et la clarté de l’installation électrique domestique. Ce tableau secondaire, alimenté depuis le tableau principal, joue un rôle clé dans la répartition électrique des pièces annexes ou extensions. Un agencement bien pensé facilite les interventions, assure la maintenance électrique aisée et anticipe les évolutions potentielles de votre domicile. Accompagner cette démarche d’une bonne compréhension des normes électriques et d’un câblage structuré permet de vivre dans une maison sereine, où chaque circuit électrique est protégé et clairement identifié.
L’article en bref
Un tableau divisionnaire bien organisé assure la sécurité électrique et la facilité d’entretien dans toute extension ou espace annexe du domicile.
- Comprendre les composants clés : Identifier DDR, disjoncteurs et borniers pour une bonne organisation
- Planifier selon les normes : Adapter section câble et protection amont aux besoins et distances
- Mise en œuvre sécurisée : Câblage structuré, étiquetage clair et test rigoureux
- Maintenance et évolutivité : Prévoir l’avenir avec des marges et contrôles réguliers
Maîtriser l’organisation du tableau divisionnaire, c’est cultiver un foyer sécurisé et serein.
Les composants essentiels pour une installation électrique domestique maîtrisée

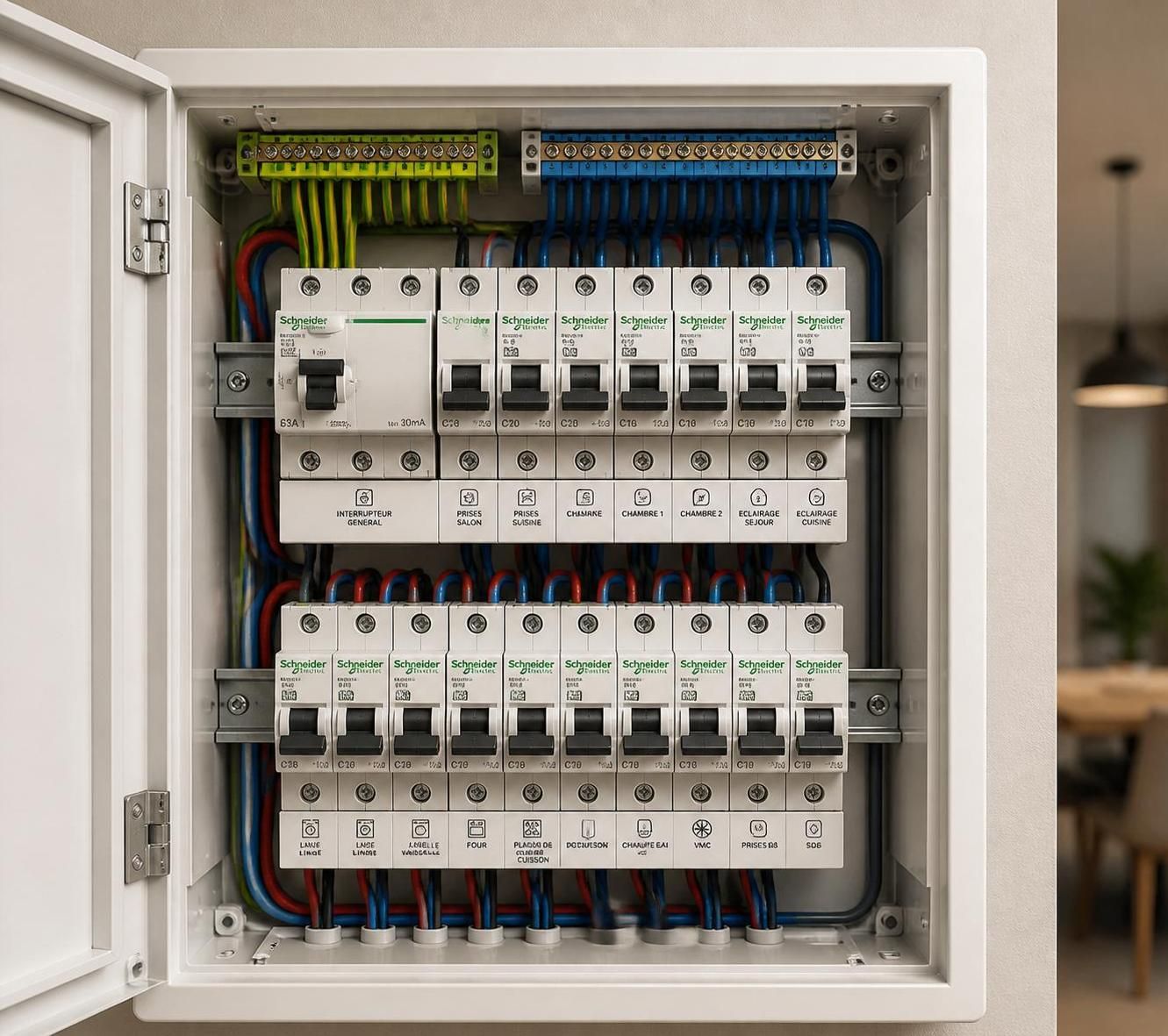

Chaque tableau divisionnaire se compose d’éléments indispensables à la distribution et à la protection des circuits électriques. Le boîtier, souvent en plastique résistant ou en métal, constitue l’enveloppe protectrice, offrant à la fois sécurité et support aux composants internes. Il est recommandé de prévoir une taille suffisante, incluant au moins 20 % d’espace libre pour accueillir des extensions éventuelles. Le disjoncteur différentiel principal (DDR) est le héros silencieux qui prévient les risques d’électrocution en détectant les fuites de courant, avec une sensibilité standard de 30 mA et un calibre adapté au besoin, souvent autour de 40A.
Les disjoncteurs divisionnaires protègent individuellement chaque circuit — qu’il s’agisse d’éclairage, de prises ou d’équipements spécialisés — grâce à un calibrage selon la puissance consommée et une courbe de déclenchement adaptée. La distinction entre les fils de terre (vert/jaune) et de neutre (bleu) repose sur des borniers soigneusement installés, assurant une mise à la terre efficace indispensable à la sécurité. Pour relier les disjoncteurs, les barres de pontage ou peignes de raccordement garantissent une distribution harmonieuse et ordonnée.
| Composant | Rôle dans l’installation |
|---|---|
| Boîtier | Protection et support sécurisé des composants électriques |
| Disjoncteur différentiel (DDR) | Protection contre les fuites de courant pour prévenir les électrocutions |
| Disjoncteurs divisionnaires | Protection des circuits contre les surcharges et courts-circuits |
| Borniers de terre et neutre | Points de connexion pour les fils de terre et de neutre |
| Barres/Peignes de raccordement | Distribution électrique nette et simplifiée |
Planifier son tableau divisionnaire selon les normes électriques pour une sécurité optimale
Avant d’entamer la manipulation de votre tableau, une planification minutieuse s’impose. Évaluer l’ensemble des besoins électriques actuels et futurs est primordial. Cette étape implique de recenser tous les circuits nécessaires, des prises aux éclairages, sans oublier les circuits spécialisés comme ceux dédiés aux bornes de recharge pour véhicules électriques, qui demandent une protection spécifique de 32A.
L’audit de l’installation passe aussi par l’identification précise des circuits existants, leur charge réelle et la conformité aux normes NF C 15-100. Une installation non conforme peut être source de dangers, raison pour laquelle une vérification par un professionnel est vivement recommandée si l’installation a plus de 15 ans. Le schéma unifilaire, représentation claire et simplifiée de l’ensemble, facilite la visualisation du réseau électrique, aidant ainsi à la bonne répartition et au câblage futur.
Étapes clés pour préparer la planification
- Évaluation des besoins électriques actuels et anticipés
- Identification détaillée des circuits et consommation
- Vérification stricte de la conformité aux normes électriques
- Réalisation et exploitation du schéma unifilaire
- Choix du matériel en privilégiant la qualité et la fiabilité
Organiser efficacement le câblage et l’étiquetage pour une maintenance facilitée
La mise en œuvre d’une installation claire et ordonnée repose sur un câblage structuré. Chaque circuit est regroupé avec soin à l’aide de colliers de serrage et de peignes de raccordement, contribuant à la lisibilité et à la sécurité. Le respect rigoureux des couleurs des fils — bleu pour le neutre, marron ou noir pour la phase, vert/jaune pour la terre — offre une compréhension immédiate du schéma électrique lors d’une intervention.
L’étiquetage, souvent négligé, s’avère pourtant indispensable. Il s’agit d’identifier chaque disjoncteur avec précision, mentionnant les pièces ou les appareils concernés, comme « Cuisine – lave-vaisselle, four » ou « Salon – prises et éclairage ». Cette étiquette doit être claire, lisible et durable, idéalement réalisée avec une étiqueteuse pour un rendu professionnel. Un tableau récapitulatif à proximité du tableau électrique aide à retrouver rapidement les circuits en cas d’urgence ou de maintenance.
Conseils pratiques pour un tableau ordonné
- Utiliser des peignes pour une connexion propre et rapide
- Regrouper et fixer les câbles par circuit
- Respecter strictement les codes couleur pour le câblage
- Étiqueter soigneusement chaque dispositif et circuit
- Placer un tableau récapitulatif visible à côté du tableau
Garantir la sécurité durant l’installation et assurer une évolutivité sereine

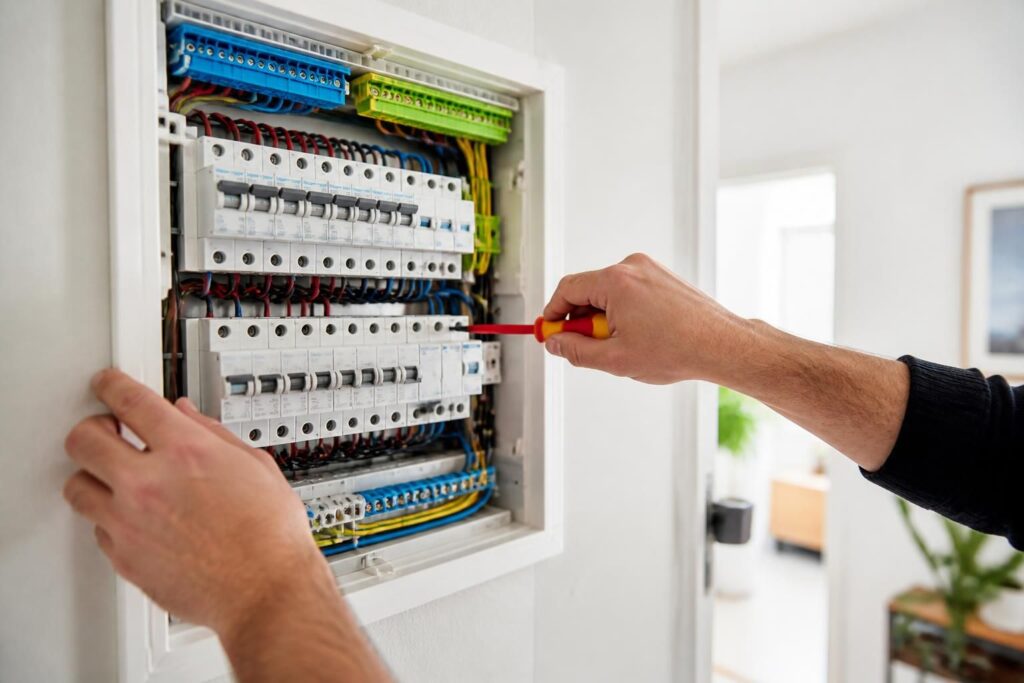

La sécurité avant tout : couper l’alimentation générale, vérifier l’absence de tension à l’aide d’un testeur, et porter les équipements de protection sont des gestes incontournables avant toute intervention. Le respect de ces précautions élimine les risques d’accident électrique.
Une fois l’installation réalisée, il est crucial d’effectuer des tests approfondis — vérification du serrage des connexions, contrôle de la continuité de la terre, test du déclenchement du DDR — afin de garantir la bonne fonctionnalité du système avant sa réactivation.
Par ailleurs, le tableau doit être conçu pour évoluer : réserver environ 20 % d’espace libre dans le boîtier, choisir des composants modulables et anticiper les futurs besoins, comme l’ajout de circuits pour de nouveaux appareils ou la domotique, facilitent un agrandissement harmonieux sans travaux lourds ultérieurs.
| Besoins électriques | Solutions pour évolutivité |
|---|---|
| Installation d’une borne de recharge pour véhicule électrique | Prévoir un circuit dédié 32A avec DDR type A |
| Ajout de solutions domotiques (éclairage, volets roulants) | Modules supplémentaires pour alimentation et contrôle |
| Cuisine avec appareils gourmands en énergie | Circuit dédié supplémentaire (four, plaque, lave-vaisselle) |
Les erreurs à éviter pour une sécurité électrique assurée
Une installation non conforme ou un dimensionnement inadapté peut engendrer des disjonctions intempestives, des risques d’incendie ou des pannes fréquentes. Parmi les erreurs les plus courantes, le sous-dimensionnement du câble de liaison, le non-respect de la longueur maximale autorisée, ou l’omission de l’interrupteur différentiel dans le tableau divisionnaire sont à proscrire.
- Ne jamais sous-estimer la section des câbles selon la protection amont
- Respecter les longueurs maximales pour limiter la chute de tension
- Installer systématiquement un DDR 30 mA pour la protection des personnes
- Veiller à la présence du conducteur de terre dans les liaisons
- Réserver de l’espace pour extensions futures afin d’éviter des modifications lourdes
Peut-on installer plusieurs tableaux divisionnaires dans une même maison ?
Oui, chaque tableau divisionnaire doit avoir sa propre protection amont et son interrupteur différentiel 30 mA, avec une liaison bien dimensionnée suivant la norme NF C 15-100.
Le tableau divisionnaire doit-il obligatoirement contenir un interrupteur différentiel ?
Absolument, la norme impose un interrupteur différentiel 30 mA au minimum dans chaque tableau divisionnaire afin d’assurer la protection des personnes.
Comment choisir la taille du tableau divisionnaire adapté ?
La taille dépend du nombre total de circuits à protéger. Il est conseillé de prévoir un tableau avec 20 % de modules supplémentaires pour anticiper les besoins futurs.
Le tableau divisionnaire peut-il être installé dans un garage ?
Oui, mais il faut alors choisir un boîtier avec un indice de protection adéquat (IP43 minimum) pour garantir la protection contre l’humidité et la poussière.
Quelle section de câble pour une liaison de 20 mètres avec disjoncteur amont 16A ?
Pour un disjoncteur amont 16A et une distance de 20 mètres, il est impératif d’utiliser un câble de 10 mm² pour respecter la chute de tension maximale autorisée.
